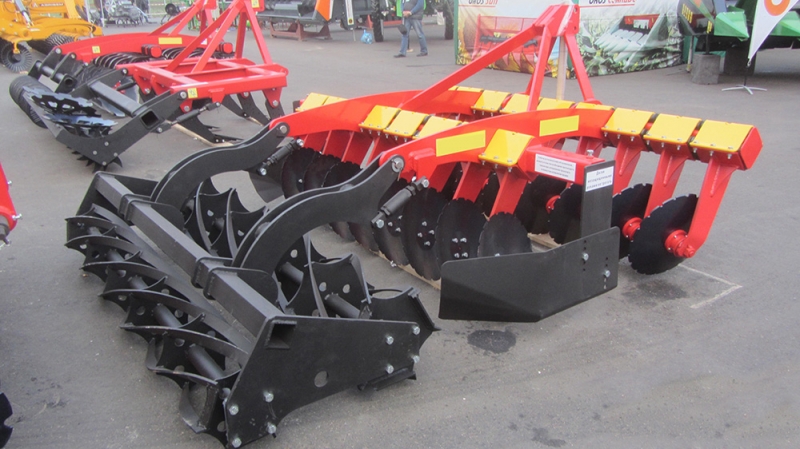

Бороны дисковые легкие БДМ-В “БАРСУК”

Двухрядная борона дисковая модернизированная БДМ-В БАРСУК с подшипниковым узлом снаружи сферы диска, на стойках с эластомерами, предназначена для поверхностной обработки почвы на глубину до 10см, уничтожения сорняков и измельчения пожнивных остатков. За счет равномерного перемешивания земли с растительными остатками эффективно применение бороны дисковой на почвах подверженных ветровой и водной эрозии. Растительные остатки, равномерно перемешанные с верхним слоем почвы, защищают почву от выдувания и вымывания, улучшают воздушный обмен. При этом растительные остатки, находясь в земле, активно превращаются в перегной, повышая плодородие почвы.

Двухрядная дисковая борона БДМ-В БАРСУК применяется в различных агроклиматических зонах России, на всех типах почв, в том числе каменистых. Эффективно применение бороны для предпосевной обработки в системе минимальной обработки почвы.

Главным отличием дисковой бороны БДМ-В БАРСУК является то, что режущий узел включает установленную с возможностью поворота на поперечной, несущей балке стойку с подшипниковым узлом и сферическим диском, установленным наклонно к вертикали и с углом атаки. Верхняя часть стойки выполнена фигурной, охватывающей балку с одной стороны. С другой стороны балка закрыта фигурной крышкой, жестко соединенной с верхней частью фигурной стойки. А в углах образовавшегося четырехугольника расположены эластомеры. При этом стойка выполнена из полосы прямоугольного сечения, повернутой и изогнутой таким образом, чтобы обеспечить необходимые угол наклона к вертикали и угол атаки диска.

Отличия борон дисковых БДМ-В БАРСУК от БДМ-В КОРТЕС:
КОРТЕС способен работать на большую глубину, до 15см, в более тяжелых условиях и более универсален. Однако, на небольших навесных орудиях КОРТЕС, особенно с двойным катком перегружает навеску трактора. А обработка на глубину 15см не всегда нужна.

БАРСУК это легкий лущильник с дисками диаметром 463мм с мелкими вырезами для работы на глубину до 10см. БАРСУК в среднем на 20% легче КОРТЕСА. При этом для навесных небольших орудий, комплектовать БАРСУК двойным катком не рекомендуется. В целом, при той же ширине захвата, это позволит снизить мощность трактора и уменьшить расход топлива на обработанную площадь.

Основные преимущества двухрядных дисковых борон БДМ-В БАРСУК в сравнении базовыми дисковыми боронами БДМ:
1. У борон БДМ-В БАРСУК при встрече с камнем или другим непреодолимым препятствием, за счет упругой деформации эластомеров, диски подпрыгивают вверх и обходят препятствие без поломок. Даже при обычной работе эластомеры сглаживают удары, значительно снижая нагрузки на узел режущий и особенно на подшипники. Это позволяет увеличить скорость работы и производительность орудия. Это значительно повышает надежность и долговечность подшипниковых узлов.

2. Под воздействием почвы, за счет упругой деформации эластомеров, диски при работе совершают мелкие колебания. Это снижает тяговое сопротивление, улучшает качество дробления почвы и способствует самоочищению диска при работе на переувлажненных почвах.

3. Барсук скоростное орудие. На большой скорости диск подбрасывает землю выше и дальше обычного. Если земля с первого ряда дисков попадает выше оси вращения дисков второго ряда, эта земля тормозит вращение дисков второго ряда и приводит к забиванию орудия. Приходится снижать скорость работы. Для повышения качества работы на БАРСУКЕ, между первым и вторым рядом дисков установлены регулируемые гребенки. Теперь земля с первого ряда дисков направляется гребенками ниже оси вращения дисков второго ряда и забивания не происходит.

4. Проблема с глубокой бороздой после крайнего диска последнего ряда у БАРСУКА решена оригинальным способом. И с обеих сторон бороны установлены регулируемые по высоте и вылету щитки – отбойники, которые возвращают отбрасываемую дисками землю в зону обрабатываемой полосы. Кроме этого, на переднем ряду слева установлен дополнительный диск, который бросает землю на левый отбойник. Земля с левого отбойника направляется строго в борозду крайнего диска последнего ряда. В результате и справа и слева остается идеально ровная готовая к посеву поверхность. Понятно, что такое качество необходимо при работе вторым проходом по уже чистому полю. При работе по засоренному полю отбойники можно поднять или снять вовсе. В последнем случае разумно будет снять и дополнительный диск с первого ряда.

5. Бороны БДМ-В БАРСУК сделаны модульными. Поэтому складывающиеся орудия БДМ-В, при ширине захвата до 6м имеют транспортную ширину 2,55м. Это позволяет проезжать по дорогам общего пользования без сопровождения.

6. На БАРСУКЕ прикатывающие катки установлены в одну линию сразу после дисков. В этом случае земля от дисков падает на катки. Катки, работая совместно с дисками, лучше измельчают и выравнивают верхний слой почвы. Кроме того, расположенные в одну линию катки сообща, одинаково воспринимают нагрузку от всего орудия. А нагрузка от галопирования трактора гораздо меньше, потому что катки стоят близко к дискам и амплитуда колебаний у катков гораздо меньше. Это позволило заменить пружинные амортизаторы простыми талрепами. Конструкция стала проще и надежней.

7. На орудиях БДМ-В основной опцией стоят двухрядные прикатывающие катки. Катки выполнены со смещением второго ряда для перекрытия промежутков между катками. Катки первого ряда большего размера, спиральные – принимают на себя землю от последнего ряда дисков, частично дробят и притаптывают в длину. Катки второго ряда меньшего размера, планчато-спиральные – быстро вращаясь, работают как фреза, окончательно разбивая почву на ровные комочки, оставляя за собой идеально ровную вспушенную поверхность. Однако, по желанию заказчика можно установить прикатывающие катки других видов: спиральные, планчатые, планчато-спиральные, зубчатые или кольчатые.

Планчатые и планчато-спиральные катки устроены так, что планка входит в землю близко к вертикали, а выходит почти плашмя. В результате чего хорошо подкапывает, срезает гребни и выравнивает поверхность поля после прохода орудия.

В случае работы по рыхлой почве, например разделки пахоты, когда катки проваливаются и забиваются землей. Тогда катки необходимо развернуть на 180°. Тогда планка будет ложиться на землю плашмя, а выходить вертикально. При этом увеличивается опорная поверхность катка, а сам каток будет меньше захватывать земли и меньше забиваться.
