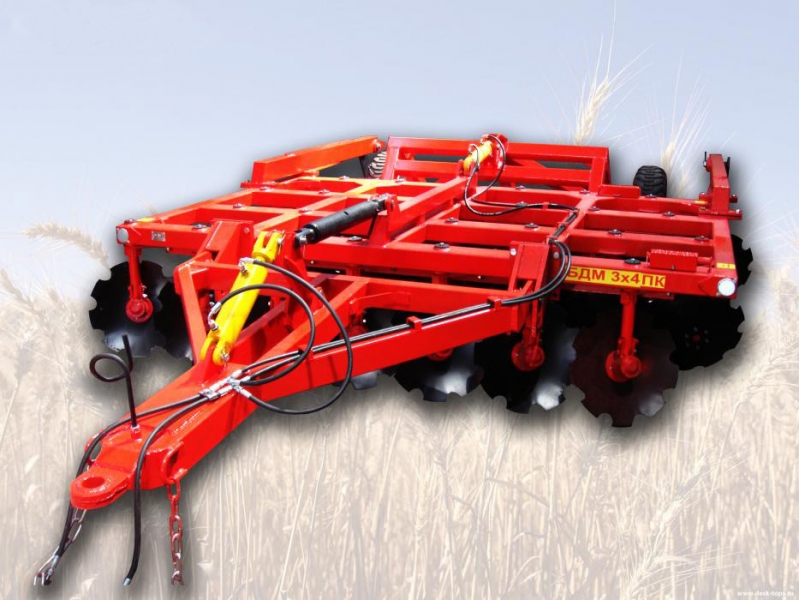

Бороны дисковые БДМ четырехрядные

Четырехрядная борона дисковая модернизированная БДМ с подшипниковым узлом внутри сферы диска, с дисками на индивидуальной стойке, с изменением угла атаки дисков синхронно в каждом ряду, предназначена для поверхностной обработки почвы на глубину до 17см, уничтожения сорняков и измельчения пожнивных остатков. За счет равномерного перемешивания земли с растительными остатками эффективно применение бороны дисковой на почвах подверженных ветровой и водной эрозии. Растительные остатки, равномерно перемешанные с верхним слоем почвы, защищают почву от выдувания и вымывания, улучшают воздушный обмен. При этом растительные остатки, находясь в земле, активно превращаются в перегной, повышая плодородие почвы.

Четырехрядная дисковая борона применяется в различных агроклиматических зонах России, на всех типах почв, кроме каменистых. Эффективно применение четырехрядной бороны для введения в оборот залежных земель, основной и предпосевной обработки в системе минимальной обработки почвы, омоложения деградирующих лугов и пастбищ.
Преимущества 4-х рядных борон БДМ в сравнении с 2-х рядными.
• У четырехрядных борон достаточно большое расстояние между дисками в ряду. Расстояние между дисками в ряду 460мм, расстояние между рядами 675мм. Поэтому земля, подброшенная рядом дисков, легко проходит между дисками последующего ряда. Таким образом, четырехрядная борона способна работать на полях с большой засоренностью и на большую глубину.

• Развитая в длину рама помогает сглаживать мелкие неровности поля. Четырехрядки отличные планировщики, легко сглаживают свальные гребни, развальные борозды, глубокую колею, кротовины и т.п. Таким образом, четырехрядная борона незаменима для введения в оборот залежных земель.

• Проблема всех дисковых орудий в том, что каждый ряд дисков пытается перекосить (увести) орудие в сторону поворота дисков. Разворот (перекос) орудия происходит вокруг точки прицепа орудия к трактору. Так как ряды дисков расположены на разных расстояниях от точки прицепа, действие каждого ряда на орудие различно. В результате перекоса нарушается расстановка дисков. Задние диски попадают в борозду предыдущих дисков и появляются огрехи. У всех дисковых орудий борьба с перекосом решается тем или иным способом. НОВИНКА! Новая линейка четырехрядок с новой расстановкой, защищенной патентом. Четырехрядки полностью уравновешены и перекосов не боятся. Ни у двухрядок, ни у трехрядок добиться такого же устойчивого хода не удалось.
Основные преимущества 4-х рядных орудий перед конкурентами:
1. Изначально у четырехрядных борон с дисками на индивидуальной стойке, с наклоном каждого диска к вертикали расстояние между дисками в ряду составляло 400 мм. Это расстояние поделили на количество рядов. Таким образом, не мудрствуя лукаво, смещение каждой стойки на просвет для всего орудия составило 100мм. Напомним, что каждый диск наклонен к вертикали, да и нижняя точка диска практически нигде не совпадает с осью поворота стойки. В результате получилось неравномерная расстановка дисков на просвет и практически четвертый ряд дисков большую часть земли просто перемешивает по второму разу, затрачивая на это дополнительную мощность трактора и повышая расход топлива. Подобная расстановка дисков до сих пор сохранилась у многих производителей дисковых орудий. Были проведены исследования, разработана и многократно испытана новая, рациональная расстановка дисков. Расстояние в ряду у четырехрядок составило 460мм. Это позволило снизить мощность трактора и экономить до 12% топлива по сравнению с аналогичными по ширине захвата орудиями других производителей, без ухудшения качества обработки почвы.

2. Проблема всех дисковых орудий в том, что каждый ряд дисков пытается перекосить (увести) орудие в сторону поворота дисков. Разворот (перекос) орудия происходит вокруг точки прицепа орудия к трактору. Так как ряды дисков расположены на разных расстояниях от точки прицепа, действие каждого ряда на орудие различно. В результате перекоса нарушается расстановка дисков. Задние диски попадают в борозду предыдущих дисков и появляются огрехи. У всех дисковых орудий борьба с перекосом решается тем или иным способом.

3. У орудий стойка диска имеет канал и проточку для смазки. Смазку достаточно производить один раз в сезон, поэтому каждое орудие комплектуется всего одним спецболтом с масленкой. В экстренных случаях можно выкрутить болт крепления стойки, заложить смазку и продавить ее в соединение при закручивании этого же болта. Это значительно улучшило работоспособность соединения и демонтаж стойки.

4. Все прицепные, складные и навесные орудия серийно комплектуются механизмом регулировки глубины обработки (опорным катком). При этом регулировка катков, расположенных за шасси производится с помощью пружинных амортизаторов, что значительно снижает нагрузки на орудие при работе на неровном рельефе и при галопировании трактора.

5. Подшипниковые узлы нового поколения значительно проще в обслуживании и значительно надежнее «классического» подшипникового узла.

6. Как дополнительная опция, устанавливается необслуживаемый режущий узел нового поколения на штатные крепления дисковой бороны. Как показывает практика, один необслуживаемый режущий узел нарабатывает до 70 га без какого-либо вмешательства. К примеру орудие БДМ 4х4 ПКС с количеством 36 режущих узлов отработает на площади в 2520 га.

7. Общим недостатком работы всех дисковых борон является то, что крайний диск последнего ряда, оставляет за собой открытую глубокую борозду. На орудиях – крайняя стойка последнего ряда короче остальных стоек на 40мм. В результате этого крайний диск последнего ряда, находится выше остальных дисков на 40мм. Следовательно – оставляет за собой неглубокую борозду, хотя подрезает, измельчает и отбрасывает достаточно земли, чтобы присыпать борозды оставляемые дисками передних рядов и дисками своего ряда. Окончательное выравнивание поля проводится прикатывающим катком. Таким образом, запатентованное конструктивное решение, применяемое на орудиях повышает качество обработки поля.

8. Гарантийные обязательства на орудия составляют 12 месяцев (рама, прямая стойка, шасси, форкоп), за исключением подшипников и быстроизнашивающихся частей.


Наименование дисковой бороныАгрегати-рованиеШирина раб.\тр. мМощн. трактора л.с.Класс трактораКол-во дисков
Борона дисковая   БДМ 2,4х4прицепная2,4\2,690-100220
Борона дисковая   БДМ 2,8х4прицепная2,8\3,0100-130224
*Борона дисковая  БДМ 2,8х4Ннавесная2,8\3,0110-130224
Борона дисковая   БДМ 3х4прицепная3,3\3,5130-150328
*Борона дисковая  БДМ 3х4Ннавесная3,3\3,5130-150328
Борона дисковая   БДМ 3,6х4прицепная3,6\3,8150-180332
Борона дисковая   БДМ 4х4прицепная4,2\4,4180-2003-436
*Борона дисковая  БДМ 4х4Ннавесная4,2\4,4180-200436
Борона дисковая   БДМ 5х4прицепная5,1\5,3220-2404-544
*Борона дисковая  БДМ 5х4Сприцепная складная5,1\3,0220-2404-544
*Борона дисковая  БДМ 5,6х4Сприцепная складная5,6\4,1230-2504-548
Борона дисковая   БДМ 6х4прицепная6,0\6,3250-270552
*Борона дисковая БДМ 6,5х4Сприцепная складная6,5\4,1260-300556
*Борона дисковая БДМ 7х4Сприцепная складная7,4\4,1310-3405-664
*Борона дисковая БДМ 8х4Сприцепная складная8,4\4,1360-400672
*Борона дисковая БДМ 9х4Сприцепная складная9,2\4,1400-450680
*Серийно комплектуются механизмом регулировки глубины обработки, остальные орудия комплектуются опционально
